その他

防火キット 軽便地中貫孔機

防火キット

防火キットFPPシリーズは平成24年6月をもって生産を終了いたしました。
防火キットFPKシリーズへの移行をお願いいたします。


■新シリーズのご案内■
防火区画貫通部材

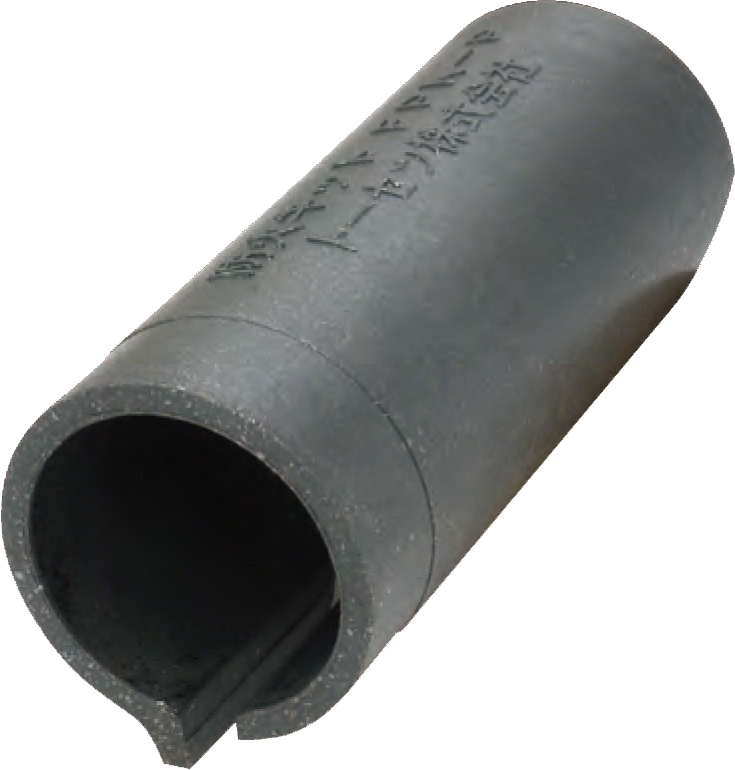

 防火キット FPKシリーズ

  国土交通大臣認定番号:   PS060WL-0429/PS060WL-0462/PS060FL-0548

  (財)日本消防設備安全センター性能評定番号:
  KK20-021号/KK21-009号/KK23-010号

  材質:熱膨張性樹脂

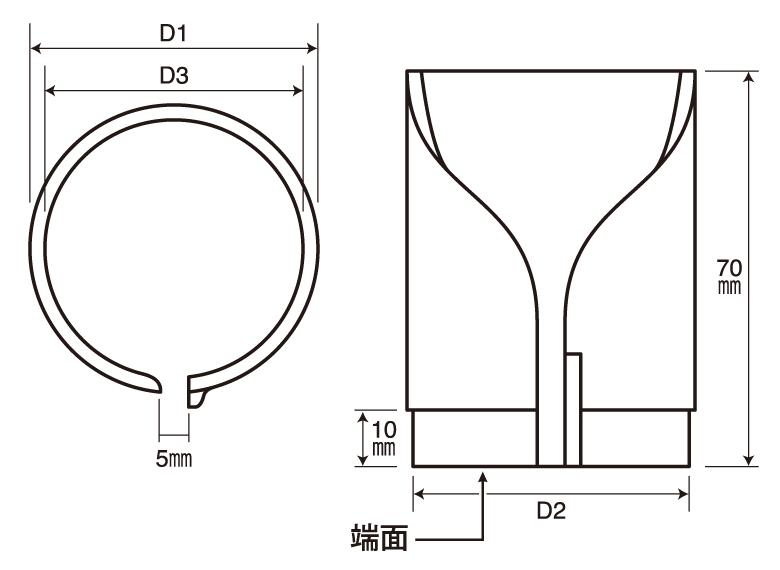

品番 FPK−S FPK−P FPK−M FPK−L
外径(弌 D1 24 29 39 51
D2 23.6 28.6 38.6 50.6
内径(弌 D3 19 24 34 46

適用配管表※1
防火キット品番 FPK−S FPK−P FPK−M※2 FPK−L※2
適用配管外径(mm) φ21〜27 φ27〜37 φ37〜46.5 φ46.5〜62
CD管(さや管) 16,18 22,25,28,30 36 -
架橋ポリエチレン管・
ポリブテン管(素管)
16A 20A - -
保温材付架橋ポリエチレン管・
ポリブテン管(保温材厚さ5)
10A 13A,16A 20A -
保温材付架橋ポリエチレン管・
ポリブテン管(保温材厚さ10)
- 10A 13A,16A 20A
保温材付架橋ポリエチレン管
(保温材厚さ20)
- - - 10A
保温材付CD管※3
(保温材厚さ5mm)
- 16,18 22,25,28 30,36
保温材付CD管※3
(保温材厚さ10mm)
- - 16,18 22,25,28,30,36
楕円CD管※3・保温材付楕円管
(保温材厚さ10mm)
- 長径:33〜44
短径:23〜31
長径:45〜50
短径:31〜38
-
ガスフレキ管(素管) 20A 25A - -
金属強化ポリエチレン管(素管) 20A床施工
のみに対応
- - -
保温材付金属強化ポリエチレン管
(保温材厚さ10mm)
- 13A 16A,20A床施工
のみに対応
-

<注意事項>
※1 CD管に挿入可能な配管はカタログをご参照ください。
   なお、上記表内の各種配管径は呼び径表示となっています。
   但し、楕円管については長径×短径の外径表示となっています。
   (楕円管の断面積が、適用配管最大外径を超えないよう品番を選定してください。)
※2 床施工の場合、FPK-Lは対応していません。また、適用配管最大外径はφ46mm以下となります。
※3 床施工の場合、保温材付CD管及び保温材付楕円管は対応していません。

■旧シリーズ■
 防火キット FPPシリーズ(平成24年6月末をもって生産終了)

国土交通大臣認定   PS060WL-0108、PS060FL-0125、
PS060WL-0163、PS060WL-0241、PS060WL-0276

(財)日本消防設備安全センター評定
KK 19-047号、 KK 19-048号、KK 19-051号、
KK 19-052号、KK19-053-1号、KK19-143号

  • ・最小径50ボイドにも施工可能
  • ・さや管・合成樹脂管・ガス用ステンレスフレキ管・被覆銅管・ケーブルと多種多様な配管に対応可能。
  • ・厚壁に対しても一個で施工可能(片側施工)なため大幅なコストダウンを実現。
  • ・壁からの突き出しが無いため、施工外観がきれい。
品番 キット外径(φD弌 キット内径(φd弌
D1 D2 d1 d2
FPP-S 29 24 23 18
FPP-M 34.5 30.5 28.5 24.5
FPP-L 44 37 38 31
部番 名称・材質 仕様
熱膨張樹脂(グラファイト系) 厚さ:3
長さ:80
金属スリーブ(溶融亜鉛メッキ鋼板) 板厚:0.3

※サブウェイ工法(スラブ埋設工法)にも対応。
FPPがサブウェイ工法にも使用可能になりました。片側施工なので効率良く、各種配管・電力用ケーブルにも対応。

地中カンコウキ

軽便地中貫孔機は製造を終了いたしました。
在庫限りの販売となりますので、ご発注の際は在庫のご確認をお願いいたします。

特 長

  • ・取り付けが簡単でかつ、操作が容易。
  • ・重量が軽く携帯に便利。
  • ・一人の力で貫孔が可能。
  • ・工事費が大幅に軽減される。(道路復旧費の軽減)
  • ・土間、コンクリート、建物の下等の配管便利。
  • ・交通の障害とならないので昼間でも作業が可能。

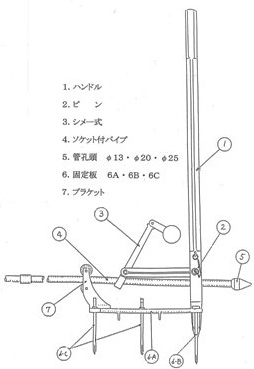

.魯鵐疋 ▲團 シメ一式
ぅ愁吋奪班侫僖ぅ廖閉垢1m) ゴ唸ζ φ13、20、25 Γ繊仝把衄庁供檻
Γ臓仝把衄庁-B Γ叩仝把衄庁供檻 Д屮薀吋奪
